火炬系统主要设备包括:火炬头、火炬筒体、塔架、长明灯、火焰检测装置、点火装置、控制系统等。
我公司生产的火炬燃烧器具有燃烧充分,火焰刚性好、检修方便、抗高温耐用的优点,保证火炬能在十分恶劣的气候条件下工作。对于高热值、重组分的放空气,火炬燃烧器采用蒸汽助燃和消烟结构,有效地解决了燃烧冒黑烟的问题,避免了对大气环境产生的污染。
火炬系统的设计,充分体现节能和环保的要求:对长明灯、蒸汽以及密封用氮气采用自动控制,大大降低能源的消耗,符合国家节能减排政策。
火炬放散系统
一、系统简介

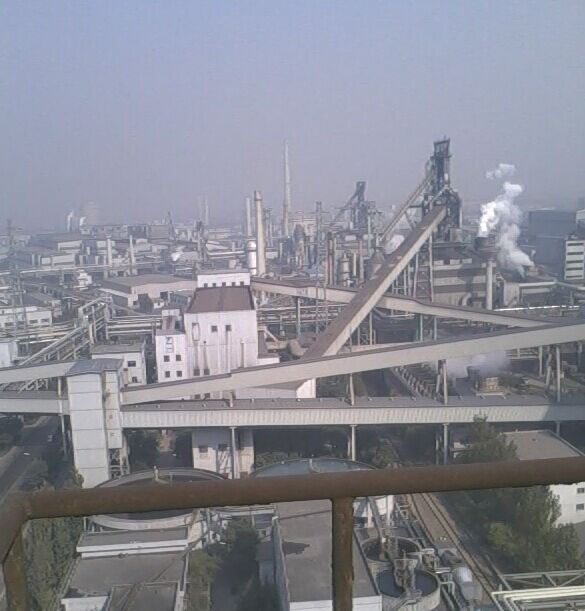

火炬系统是一个保证工厂安全生产、减少环境污染的重要设施,适用于冶金,石化行业,能完成钢铁厂,焦化厂,炼油厂,生产过程中产生的可燃性废气的放散点火,排放的可燃或有毒气体的装置,可以提高放散点火安全性及自动化程度,减轻运行人员的劳动强度。我公司研发出各种火炬排放系统,已成功应用于石油、焦化、冶金、天然气、造纸等行业。
火炬系统可保证相关装置在开和停车状态,正常状态和事故时产生的放空空气能够及时,安全,可靠地放空燃烧,并满足热辐射,有害气体排放浓度等环保要求。
本系统在设计采用独特的放散燃烧头,具有节约引燃气。喷嘴抗结焦的特点,在保证稳定燃烧的情况下,最大限度的降低运行成本。
控制系统采用了可编程序控制及我公司产品TGQZ高能点火器,智能型火焰检测系统等设备,使系统的可靠性大大提高。系统在各助燃火焰区均装有智能型火焰检测系统,准确及时的反映放散气燃烧工况(火焰温度及有火焰,无火状态)。在放散点火期间,可在操作面板上显示出各火焰区有无火焰及相关设备的运行状况和故障信息,并能对相关设备进行手动或程控操作。
二、系统组成
1、系统由以下四部分组成
放散燃烧头部分(火炬头):用于实现放散气的引燃和燃烧。
火焰检测部分:用于检测放散点火设备的控制和监视。
外围设备:包括助燃气电动球阀,蒸汽吹扫电动球阀,高能点火装置。助燃气阻火器,分液罐。水封罐。分子密封器,塔架等,以上设备可选不同燃料来选配。

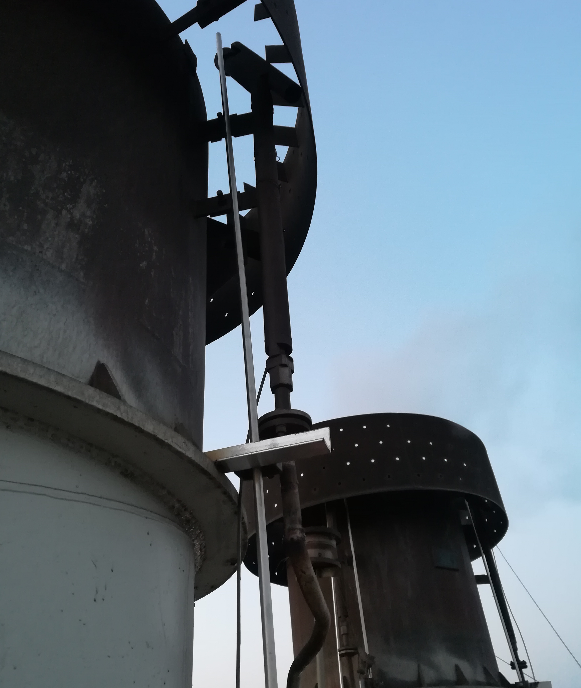

2、放散燃烧头部分:
放散燃烧头主要由以下五部分组成:
外筒:为放散燃烧头主体,起排放,散热,支掌作用。
内筒、旋流板:采用耐高温不锈钢材料,用于改变排放口径及气流方向,起引燃及稳定火焰作用。
防风罩:采用耐高温不锈钢材料,起防风作用。
点火系统:由引火筒,点火器,火检探头,长明灯等组成,沿主火焰四周互成120º均布,实现放散气引燃。
3、主要技术参数:
引燃气出口压力:4500Pa-7000Pa
耗气量:根据引燃气介质及喷嘴直径决定。
4、火焰检测部分
系统组成:由防爆紫外线探测器、火焰信号变送器,探测器地面支架等组成。
电源:DC24V或AC220V
敏感波长:紫外5-260Nm
响应时间:0.2s
输出信号:开关节点
环境温度:-40℃-180℃
探测器尺寸:直为80×102
变送器尺寸:250×180×90
5、安装方式探头
探头在距火炬口200米以内,由专用支架安装于地面,可自由伸缩及调整方向,变送器安装现场防雨仪表箱内。高灵敏火炬紫外火焰探测器采用智能技术排除干扰,提高了信噪比,从而实现了高灵敏度。
6、火炬点火系统
①点火系统配置
火炬系统分设两套独立的点火系统:一套是地面爆燃点火设施;另一套是高空电电火设施,确保火炬点火的绝对可靠。
为确保防空气体放空绝对安全燃烧,火炬头上设置节能型长明灯,长明灯设置为熄火状态;在火炬燃烧器四周均匀分布2-3套点火器,可防止由于不同风向导致点不着火的现象,并符合国家相关规范。
火炬的点火燃烧可由长明灯及高空点火,地面爆燃点火3中方式实现。
① 地面燃烧点火器设施
由燃料气,压缩空气作为爆燃源,操作工人进入火炬单元现场,手动按钮,实现爆燃火炬传递,点燃长明灯及主火炬。
②高空点火设施
高空点火是由设置在火炬燃烧器(火炬头)附近的高能放电单元及燃料气喷嘴实现点火动作。可实现点燃主火炬及长明灯。高空电点火可由以下种方式操作:
三 操作室点火
通过设置在操作间的点火按钮,可由操作人员实现随时指令点火。
四 手动现场就地点火
操作人员可进入火炬单元现场,由现场控制盘上的按钮,实现高空电点火或现场人工地面爆燃点火的现场手动操作。
五 点火控制流程
火炬系统启动时,点火的触发信号送到控制箱(PLC),控制箱进行声,光报警,同时控制开启引火筒燃料气阀,启动高空点火器,点燃引火筒,引燃长明灯和火炬,火焰检测或热电偶检测到长明灯火焰,将信号送至控制箱,控制信号控制关断引火筒燃料气阀,高空点火器,长明灯保持长明状态;任何一支长明灯以外熄火,火焰检测或热电偶检测到灭火信号传至控制箱,控制箱重新启动点火程序,点燃长明灯。
六 控制部分
控制部分由就地控制柜完成
就地控制柜采用前双层门,后单层门双开全密封立式结构,内置点火装置,火焰检测器(热电偶)以及助燃气电动阀门和蒸汽吹扫电动阀门控制回路。并设有受控制设备是手动操作按钮及状态指示灯。电源:380VAC,50Hz,10A单相电源50Hz一路。
控制部分由主控制柜和就地控制柜完成。
七 主控制柜
内置火焰检测器(热电偶),PLC主机等。并设有远程控“启”“停”操作按钮。电源:220VAC,50Hz,10A单相电源50Hz一路。
八 就地控制柜完成
采用前双层门,后单层门双开全密封立式结构,内置点火装置,火焰检测器(热电偶)以及助燃气电动阀门和蒸汽吹扫电动阀门控制回路。并设有受控制设备是手动操作按钮及状态指示灯。电源:380VAC,50Hz,三相四线制电源一路。
火焰信号的电缆线要与现场的其他强电信号电缆分开。
油田火炬点火控制箱: 远距离遥控点火,便携遥控点火器是根据石化、冶金、玻璃、陶瓷等行业的需要,采用先进技术而设计生产的一种高能点火器
本产品具有使用方便、灵活,结构新颖,点火可靠,不受距离环境影响等优点,遥控点火距离可达200米,是一种理想的点火器
一、 技术参数
1、 电源:12V高能电瓶、 逆变
2、 适用燃料:燃气、轻油
3、 点火杆耐温:1300 摄氏度
4、 点火频率:4---10次/秒
5、 火花能量:10---20J
二、 点火器箱体尺寸
410 X 310 X 180 mm
三 使用:
1、 将点火杆用高压点火电缆连接在点火器输出插座上,并拧紧。
2、 将点火杆安装在工作位置上。
3、 打开点火开关, 点火指示灯亮,即表示已经点火,点火成功后关闭点火开关,一般点火时间每次不要超过20秒
4、 点火器工作20秒应休息3分钟,避免连续长时间使用。
四 注意事项:
1. 点火器内装12V高能充电电池,配有专用充电器,不能用其他充电器代用。
2. 使用一段时间后,电池电压低,应及时充电,充电时充电器插头接在面箱体右侧板座上,
充电显示灯亮,表示正在充电,每次充电时间不低于8小时,长期不用时应充满电后存放,存放期间应每3个月充一次电
3. 使用点火器时应避免强烈震动
4. 机箱内有逆变高压,勿随意打开。
